M00密封型傳動裝置

Actuator Type-M00(IP67)

產品簡介

本產品在保持M00產品輸出扭矩大.傳動效率高的基礎上,在易出現泄露的部位，進行了可靠地密封處理，使產品實現了完全防水,達到了IP67要求。適用于90°回轉的蝶閥.球閥。旋塞閥等閥門在有防水要求的環境”下使用。

This product maintains the MOO product's high output torque and high machinery fficiency, and on the basis of the leak-prone parts, it has been reliably sealed to ensure that the product is fully waterproof and IP67 is achieved. Suitable for 90° rotation butterfly valves, ball valves, and plug valves are used in environments where there is a requirement tor waterproolig

技術參數

型號/ Model	扭矩/Torque(N.m)	速比/Ratio	輸入扭矩/Input(N.m)	最大內孔 hole size max	允許法蘭 moting flange min/max	手輪 handwheel	重量 WT
M10M	500	42:1	45	30	F07、F10	260	6.8
M12M	1000	42:1	90	40	F10、F12、F14	300	12
M14AM	2500	70:1	130	60	F14、F16	400	23
M15M	3400	68:1	165	80	F14、F16	500	35
M16M	4400	88:1	169	85	F16、F25	500	48

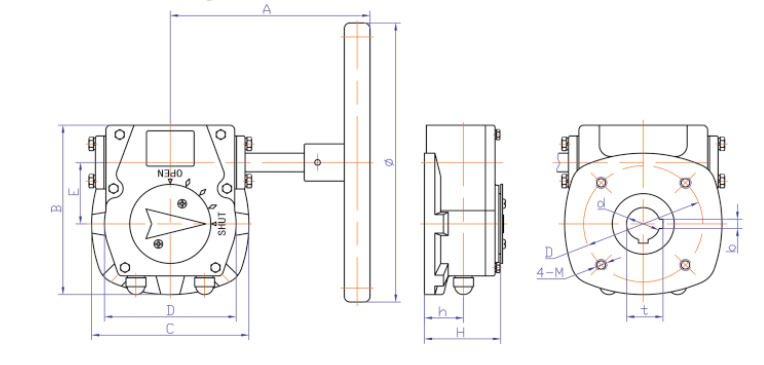

外形尺寸表

型號/ Model	d	b	t	D1	n-M	A	B	C	D	E	ф	H	h
M10M	25	8	28.3	102	4-M10	214	149	118	112	53	260	66	34
M12M	30	8	33.3	125	4-M12	210	182	165	138	66	300	80	41
M14M	35	10	38.3	140	4-M16	287	252	216	210	101	400	87	47
M15M	45	14	48.8	165	4-M20	357	296	252	246	123	500	99	50
M16M	55	16	59.3	254	8-M16	382	354	315	310	153	500	103	52
