M00型傳動裝置（一級）

Actuator TYPE-MOO(Single-stage)

產品簡介

本產品外形美現,蝸桿兩端為軸承結構。蝸桿與軸為一體設計,輸出扭矩大，效率明顯提高，具有可靠的自鎖性。本產品還可以增加鎖定裝置,野外安裝時防止他人隨意打開閥門。適用于90°回轉的蝶閥、球閥、旋塞閥等閥門的控制。

The product is characterized by small size,light weight,large output torque,rational structure and having reliably self-hold capacity. The product can also be increased locking device, to prevent others to open the valve.Suitable to control the 90o rotay buttefly valve,ball valve cock valve,etc.

技術參數

型號/ Model	扭矩/Torque(N.m)	速比/Ratio	輸入扭矩/Input(N.m)	最大內孔 hole size max	允許法蘭 moting flange min/max	手輪 handwheel	重量 WT
M07	200	40:1	19	25	F05、F07	140	3.1
M10	500	42:1	45	30	F07、F10	260	6.2
M12	1000	42:1	90	40	F10、F12、F14	300	11
M14	1800	60:1	110	60	F12、F14、F16	400	14
M14A	2500	70:1	130	60	F14、F16	400	21
M15	3400	68:1	165	80	F14、F16	500	32
M16	4400	88:1	169	85	F16、F25	500	44

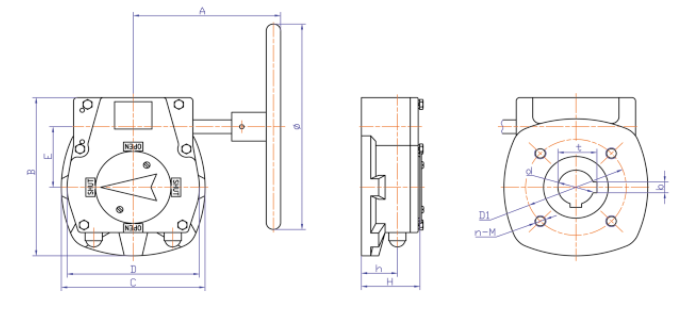

外形尺寸表

型號/ Model	d	b	t	D1	n-M	A	B	C	D	E	ф	H	h
M07	20	5	22.3	70	4-M8	151	111	92	84	39	140	55	31
M10	25	8	28.3	102	4-M10	214	145	118	107	53	260	61	35
M12	30	8	33.3	125	4-M12	210	182	165	138	66	300	72	42
M14	35	10	38.3	140	4-M16	277	231	200	184	89	400	81	50
M14A	35	10	38.3	140	4-M16	287	252	216	210	101	400	81	50
M15	45	14	48.8	165	4-M20	357	296	252	248	123	500	91	50
M16	55	16	59.3	254	8-M16	382	354	315	313	153	500	93	50
