M00D地下裝置

MOOD underground device

產品簡介

本產品采用蝸輪蝸桿和錐齒輪傳動，體積小、重量輕、輸出扭矩大、結構合理、操作方便，具有可靠的自鎖性。適用于90°回轉的蝶閥、球閥、旋塞閥、調節閥等閥門在地下鋪設管道時的控制。

This product uses worm gear and bevel gear drive, small size, light weight, large output torque,reasonable structure, easy operation, with a reliable self-locking. Suitable for 90。rotation of the butterfly valve, ball valve, cock valve in the underground pipe when the control.


技術參數


型號/ Model

額定扭矩/Torque（N.m）

速比/Ratio

輸入扭矩/Input(N.m)

最大內孔

hole size max

允許法蘭

moting flange min/max

方頭/square

M70D

50000

1086:1

255

160

F30、F35、F40

33×33

M75D

70000

1250:1

310

180

F35、F40

33×33

M80D

100000

1502:1

370

185

F35、F40、F48

33×33

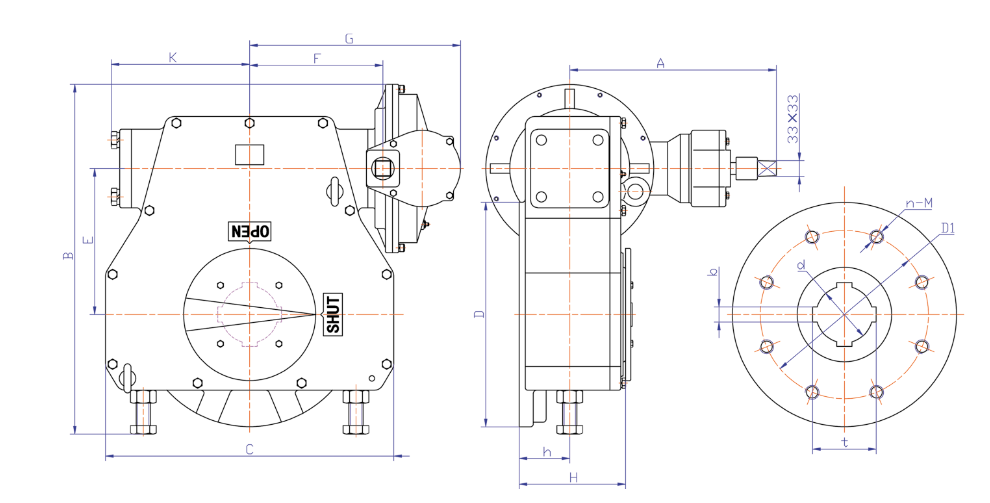

外形尺寸表

型號/ Model

d

b

t

D1

n-M

A

B

C

D

E

F

G

K

H

h

M70D

120

32

134.8

356

8-M30

437

740

610

475

309

282

446

293

225

107

M75D

150

36

166.8

406

8-M36

437

785

692

475

349

302

466

313

231

110

M80D

150

36

166.8

406

8-M36

492

958

760

560

391

383

547

351

270

130
